HN3310多功能标准表
1. 产品概述

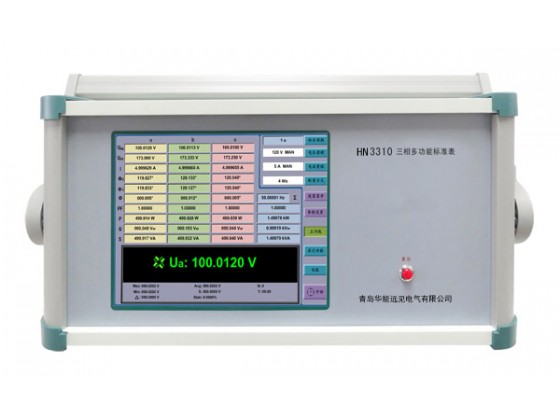

HN3310 是一款高精度的交流标准仪器，可在三相 Y/V 等各种接线方式下，同时测量回路中的多个电量，包括：电压、电流、频率、相位、谐波、有功功率、无功功率、视在功率、功率因数、有功电能、无功电能；准确度等级为 0.01 级。该表不仅适用于检定三相交流标准源，还可作为三相电能计量的标准表，应用十分广泛。
2. 主要功能特点
2.1 电压测量最大 825 V，电流测量范围 0.1 mA～120 A，可手动/自动量程换挡。
2.2 电流换挡不采用继电器，无论哪个量程突然通入大电流不会导致损坏。
2.3 具有 2～64 次谐波分析功能，并通过直方图的形式直观显示谐波含量。
2.4 可测量电量间的相位差，并通过相量图的形式直观显示。
2.5 可记录被测电量的最大值和最小值，并计算出采样周期内的平均值、标准方差。
2.6 具有电量稳定性测试功能，可根据被测数据绘制电量的趋势变化曲线。
2.7 测量通道具有波形显示功能 (示波器)，可实时显示被测电量的波形。
2.8 测量回路具良好的电气隔离与保护功能，无须担心因误操作而导致仪器损毁。
2.9 具有高可靠性，在极限状态开关机 ( 500 V、100 A )，仍能保证量值准确。
2.10 测量通道不慎通入直流，按自校键，可自动找回原溯源数据，确保量值准确。
2.11 具有标准电能脉冲输入/输出功能，可作为三相交流电能计量的标准表。
2.12 配备大尺寸液晶触摸彩屏，量值显示直观，操作便捷。
2.13 配有标准 RS232 接口，便于和计算机软件连接组件全自动测量系统。
3. 主要技术指标
|
三相交流电压、电流测量 (手动/自动切换量程) |
|
|
电压量程 |
60 V、120 V、240 V、480 V、750 V |
|
电流量程 |
10 mA、20 mA、50 mA、100 mA、200 mA、500 mA、 1 A、2 A、5 A、10 A、20 A、50 A、100 A |
|
电压测量范围 |
( 0～110% ) *RG |
|
电流测量范围 |
( 0～120% ) *RG |
|
电压年准确度 |
± ( 0.003%*RD + 0.002%*RG ) |
|
电流年准确度 |
10 mA…50 mA 量程：± 0.02%*RG； 其他电流量程：± ( 0.003%*RD + 0.002%*RG ) |
|
显示位数 |
7 位显示 |
|
备注 |
RD 为读数值；RG 为量程值，下同 |
|
频率及相位指标 |
||
|
频率指标 |
测量范围 |
45.0000 Hz～65.0000 Hz |
|
分辨力 |
0.0001 Hz |
|
|
准确度 |
± 0.001 Hz |
|
|
相位指标 |
测量范围 |
0.0000°～359.9999° |
|
分辨力 |
0.0001° |
|
|
准确度 |
± 0.005° |
|
|
功率、电能测量指标 |
|
|
功率测量范围 |
交流电压与交流电流的组合 |
|
功率因数测量范围 |
-1.000…0.000…1.000 |
|
有功功率/电能 年准确度 |
± 0.01%*RD ( 50 mA…120 A ；|cosΦ| ≥0.5 ) |
|
± 0.02%*RD ( 20 mA…50 mA ；|cosΦ| ≥0.5 ) |
|
|
无功功率/电能 年准确度 |
± 0.02%*RD ( 50 mA…120 A ；|sinΦ| ≥0.5 ) |
|
± 0.05%*RD ( 20 mA…50 mA ；|sinΦ| ≥0.5 ) |
|
|
视在功率、功率因数年准确度 |
± 0.02%*RD ( 50 mA…120 A ) |
|
± 0.05%*RD ( 20 mA…50 mA ) |
|
|
标准电能脉冲输出 |
高频脉冲输出时，满量程值对应 60 kHz |
|
低频脉冲输出时，满量程值对应 6 Hz |
|
|
标准电能脉冲输入 |
频率 ≤10 kHz，电压：0～3.3 V…24 V |
4. 一般技术规格
|
一般技术规格 |
|
|
供电电源 |
AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz |
|
工作环境 |
温度：0 ℃～40 ℃，湿度：20% R·H～85% R·H，不结露 |
|
储存环境 |
温度：-20 ℃～70 ℃，湿度：< 95% R·H，不结露 |
|
装置尺寸 |
485 mm × 325 mm × 230 mm （长×宽×高） |
|
装置质量 |
约 21 kg |
|
接口 |
RS232
|
